Автоматизация и мониторинг электроснабжения
АВР, учёт по зонам и арендаторам, контроль заявленной мощности, состояние ИБП и дизель-генератора. Всё это либо видно в одной системе, либо выясняется по факту — когда пришёл счёт или встало оборудование.
Объект относится к КИИ?
Основная платформа наших проектов внесена в реестр отечественного ПО — требования Указа №166 и закупки по 44-ФЗ проходятся без дополнительных обоснований.
Аудит электроучёта · 5 рабочих дней
Разберём, что читается со счётчиков и чего не хватает
Пришлите однолинейную схему и перечень счётчиков. Вернём схему опроса: что читается напрямую, где нужны дополнительные приборы и во сколько этапов это делается.
- Однолинейная схема — если есть; если нет, приедем и снимем
- Перечень счётчиков — марки и где стоят, достаточно фото шильдиков
- Договорная мощность — и последние счета за период
Вернём схему опроса, перечень того, что читается со счётчиков напрямую, где нужны дополнительные приборы, и оценку по этапам.
- Ввод резерва
- с тестом по расписанию
- Учёт
- по зонам и арендаторам
- Резервное питание
- ИБП · ДГУ
- Опрос
- Modbus · SNMP · RS-485
Границы работ
Что делаем и чего не делаем
Силовая схема — вводы, секции, кабельные линии — обычно уже есть либо её делает электромонтажная организация. Мы занимаемся тем, что над ней: автоматикой ввода резерва, учётом, контролем параметров и выводом всего этого в диспетчерскую.
- наша зона
Делаем
Автоматику и мониторинг над силовой схемой: АВР, учёт, контроль параметров, резервное питание, вывод в диспетчеризацию.
- не наша зона
Не делаем
Проектирование и монтаж силовой части, кабельные линии, трансформаторные подстанции.
Границы работ по электроснабжению
Типовые проблемы
С чем приходят по электрике
Арендаторы
Счёт один на всё здание
Разделить потребление по арендаторам нечем, начисления спорные, разница ложится на собственника.
Мощность
О превышении узнают из акта
Про превышение заявленной мощности сообщает энергосбыт. Сколько запаса осталось до подключения новой нагрузки — никто не знает.
Резерв
АВР не проверялся с приёмки
Смонтирован при сдаче объекта и с тех пор не тестировался. Сработает ли он при реальном отказе ввода — вопрос открытый.
ДГУ
Генератор стоит годами
Топливо старое, аккумулятор разряжен, запуск никто не пробовал. Выясняется это в момент, когда он нужен.
Качество
О провале напряжения узнают по оборудованию
Сгорел прибор — значит, что-то было. Данных, чтобы предъявить сетевой организации, нет.
Состав работ
Что закладываем в автоматику электроснабжения
| Задача | Как реализуем | Что это даёт |
|---|---|---|
| Автоматика ввода резерва | Контроль наличия и параметров на обоих вводах, логика переключения с выдержками, блокировка встречного включения, возврат на основной ввод по восстановлению | Переключение за доли секунды без участия человека, событие фиксируется в журнале |
| Регулярное тестирование АВР | Автоматический тест по расписанию с имитацией отказа ввода, протокол с временем срабатывания | Готовность подтверждена документом, а не предположением |

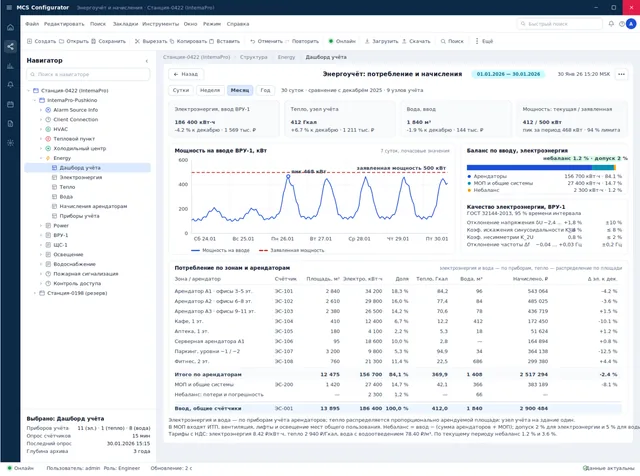

| Технический учёт по зонам | Опрос счётчиков по RS-485, привязка к помещениям, этажам, арендаторам, автоматические ведомости за период | Начисления обоснованы архивом, а не расчётом «в среднем» |
| Контроль заявленной мощности | Расчёт получасовых максимумов, предупреждение при приближении к договорной величине | Превышение видно заранее, а не в акте |
| Состояние ИБП | Опрос по SNMP: заряд, остаток времени автономии, режим, состояние батарей, наработка | Известно, сколько времени есть при отказе, и когда менять батареи |
| Дизель-генератор | Опрос контроллера установки по Modbus, уровень топлива, заряд стартерной батареи, наработка, автоматический тестовый пуск по расписанию | Генератор проверен и запустится, когда потребуется |
| Мониторинг параметров сети | Напряжение и ток по фазам, коэффициент мощности, фиксация провалов и прерываний с отметкой времени | Есть данные для разговора с сетевой организацией |

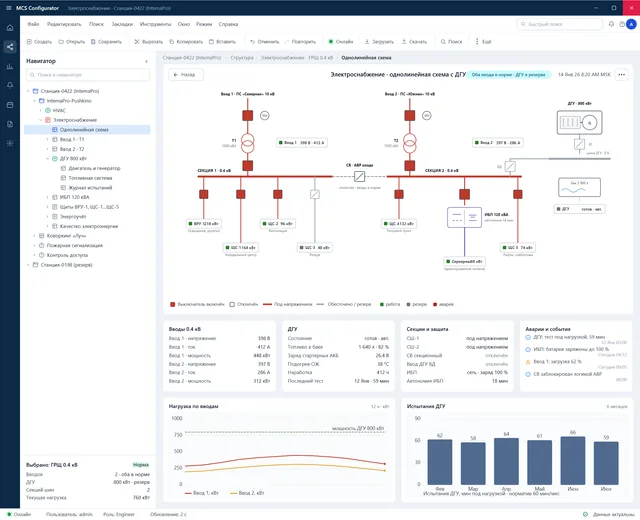

| Вывод в диспетчеризацию | Однолинейная мнемосхема с состоянием вводов и секций, журнал событий, отчёты | Электрика перестаёт быть отдельной темой, живёт в общей системе |
Электроснабжение объекта: АВР и пофидерный учёт
Качество электроэнергии
Мониторинг параметров и измерение по ГОСТ — разные вещи
Мы ставим контроль напряжения по фазам, коэффициента мощности, фиксацию провалов и прерываний с отметками времени. Этого достаточно, чтобы увидеть проблему, связать её с отказом оборудования и начать разговор с сетевой организацией. Полноценные измерения показателей качества по ГОСТ 32144 — отдельная задача: нужны сертифицированные анализаторы класса A и измерения по регламенту. Если дело идёт к претензии, мы скажем об этом прямо и подскажем, кто это делает.
- Напряжение и ток по фазамтекущие значения и архив, перекос фаз виден на графике
- Коэффициент мощностипо вводам и секциям, с историей за период
- Провалы и прерыванияфиксируются с отметкой времени — с чем можно идти к сетевой организации
Учёт
Технический учёт и коммерческий — это разные задачи
Большинству объектов нужен именно технический. Хорошо, когда это сказано сразу, а не выясняется в процессе.
| Вид учёта | Для чего | Что требуется |
|---|---|---|
| Технический | Разделить потребление по зонам и арендаторам, найти, где уходит мощность, обосновать начисления. | Требований к сертификации системы нет: ставим то, что удобно опрашивать. |
| Коммерческий | Расчёты с энергосбытом по показаниям системы. | Приборы в госреестре и поверены, сама система проходит согласование. Объём работ и сроки другие, обсуждаем отдельно. |
Оборудование
Счётчики, контроллеры и то, что уже стоит на объекте
ИБП и дизель-генераторы заводим любых производителей — через SNMP и Modbus, по тому, что отдаёт штатный контроллер установки.
- Меркурий
- Энергомера
- ОВЕН
- Fastwel
- Wiren Board
- Регул
- Логика
- Взлёт
С объектов

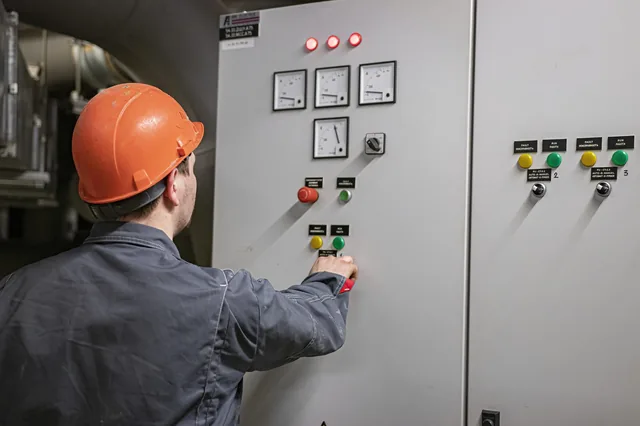

Вводное устройство, резервное питание и экран учёта
Что спрашивают по электрике
Как считается потребление по арендаторам?
Вы делаете силовую часть — вводы, кабельные линии, подстанцию?
Вы измеряете качество электроэнергии по ГОСТ?
Ваш учёт подойдёт для расчётов с энергосбытом?
АВР уже смонтирован. Что вы к нему добавите?
