Система · Водоснабжение, насосные, водоподготовка
Автоматизация насосных станций и водоснабжения
Поддержание давления группой насосов через частотные преобразователи, каскад и ротация по наработке, защита от сухого хода, ввод резерва, контроль залива помещений, водоподготовка и опрос узлов учёта.
Расчёт щита насосной
Расчёт или аудит насосной станции — за три дня
Пришлите состав насосной и требуемое давление. Для действующей станции — что не устраивает: гидроудары, отказы, износ, расход. Вернём схему щита и стоимость по позициям.
- Состав насосной — число и мощность насосов, схема, требуемое давление
- Что не устраивает — если станция действующая: гидроудары, отказы, износ, расход
- Условия помещения — температура, влажность, наличие приямка и дренажа
Вернём схему щита, перечень точек, описание алгоритма и защит, стоимость с разбивкой по позициям.
- Насосов в группе
- от 2 до 6
- Регулирование
- по давлению · по расходу
- Резерв
- автоматический ввод
- Учёт
- опрос и архивы
Типовые проблемы
Что происходит в насосной без автоматики
Ресурс
Гидроудары при пуске и останове
Прямой пуск от контактора вместо плавного разгона через частотный преобразователь. Страдают трубопроводы, арматура и сами насосы.
Аварии
Работа насухо
Защиты по давлению на входе или реле сухого хода нет. Один эпизод без воды — и уплотнение с рабочим колесом под замену.
Износ
Один насос выработал ресурс, второй закис
Ротации по наработке нет. Резервный не запускается именно в тот момент, когда он потребовался.
Затраты
Давление держится «с запасом»
Постоянно завышенное давление в системе — это перерасход электроэнергии и новые скрытые утечки.
Риск
Залив помещения замечают по ущербу
Датчиков в приямке нет либо они не выведены в диспетчеризацию. Авария ночью обнаруживается утром.
Вода
Реагенты дозируют вручную
Показатели воды проверяют по графику, а не непрерывно. Отклонения между проверками остаются незамеченными.
Состав автоматики
Что закладываем в щит насосной станции
| Функция | Как реализуем | Что это даёт |
|---|---|---|
| Поддержание давления | ПИД-регулирование частотой ведущего насоса по датчику давления, зона нечувствительности, ограничение скорости изменения задания | Стабильное давление без скачков и без работы «с запасом» |
| Каскад группы | Подключение и отключение дополнительных насосов по потребности с выдержками, ограничение частоты пусков, синхронное регулирование где предусмотрено схемой | Работает столько машин, сколько нужно, а не все сразу |
| Ротация и резерв | Учёт наработки по каждому насосу, чередование ведущего, принудительная прокрутка простаивающего, автоматический ввод резерва по отказу | Равномерный износ, резервный насос действительно запускается |
| Защита от сухого хода | Контроль давления на входе, реле или датчик уровня в резервуаре, контроль тока двигателя, автоматический повторный пуск по восстановлению с ограничением попыток | Насос не разрушается при пропадании воды |
| Плавный пуск и останов | Разгон и торможение по заданной характеристике через частотный преобразователь, отключение обратных клапанов по последовательности | Гидроудара нет, трубопроводы и арматура служат дольше |
| Контроль залива | Датчики в приямке и на полу, отключение насосов и закрытие электрозадвижки по аварии, оповещение с эскалацией | Ущерб ограничен минутами вместо смены |

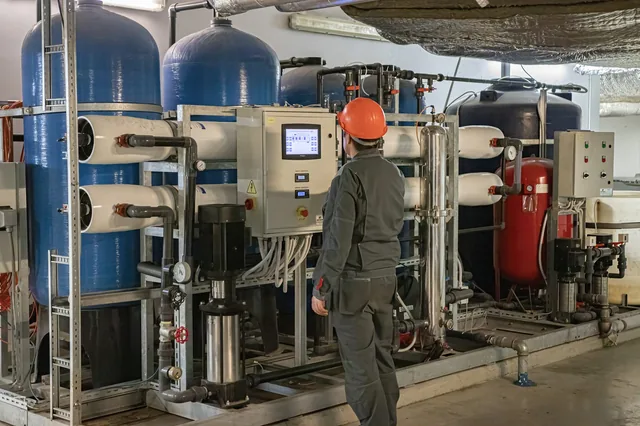

| Водоподготовка | Умягчение с регенерацией по объёму, дозирование реагентов пропорционально расходу, для бассейнов — непрерывный контроль по pH и окислительно-восстановительному потенциалу | Показатели держатся между проверками, расход реагентов под контролем |
| Учёт и диспетчеризация | Опрос водосчётчиков по Modbus или M-Bus, суточные архивы, контроль ночного потребления как признак утечки, вывод состояния и аварий в общую систему | Утечка видна по данным, а не по счёту за месяц |
Схема
Что с чем связано в контуре насосной станции
Оборудование
Где ставим и на чём собираем
Хозяйственно-бытовое водоснабжение, пожарные насосные, бассейны и аквазоны, технологические и дренажные станции на производстве и складах.
- ОВЕН
- Segnetics
- Регул
- ОВЕН ПЧВ
- Веспер
- Инстарт
- Danfoss
- Пульсар
- Взлёт
С объектов
Узлы, которые берём под автоматику
Что спрашивают по насосным
У нас станция со шкафом производителя. Есть смысл что-то менять?
Частотный преобразователь нужен на каждый насос?
Как автоматика распознаёт утечку?
Можно ли добавить контроль залива без переделки щита?
