Услуга · Щиты автоматизации

Проектирование и сборка щитов автоматизации

ЩА для приточных установок, ИТП, насосных, компрессорных и освещения. Своя схема или сборка по вашей. Выходной контроль каждого щита, паспорт, маркировка по проекту, прошитый контроллер и проверенные алгоритмы.

Объект относится к КИИ?

Основная платформа наших проектов внесена в реестр отечественного ПО — требования Указа №166 и закупки по 44-ФЗ проходятся без дополнительных обоснований.

Расчёт щита

Расчёт и коммерческое предложение — за три дня

Пришлите опросный лист или схему. Вернём однолинейную схему, спецификацию, габарит щита и КП с разбивкой по позициям. Опросный лист отправим, если его нет.

  1. Опросный лист или схема — пришлём форму, если её нет
  2. Состав установки — что нужно управлять: вентилятор, клапаны, насосы, ПЧ
  3. Пожелания по комплектующим — если есть требования проекта или заказчика

Вернём однолинейную схему, спецификацию, габарит щита и коммерческое предложение с разбивкой по позициям.

Получить расчёт
Гарантия
24 месяца
Выходной контроль
каждый щит
Прошивка ПЛК
входит в сборку
Схема
наша или ваша

Что собираем

Не «шкаф с автоматами», а готовый к пусконаладке узел: с прошитым контроллером, проверенной логикой и документацией, по которой его сможет обслуживать другой инженер.

  • ЩА · ОВиК

    Приточные и вытяжные установки

    Управление вентилятором через ПЧ, защита калорифера от размораживания, контроль перепада на фильтре. Рециркуляция и взаимоблокировки с дымоудалением.

  • ЩА · ИТП

    Тепловые пункты

    Погодозависимое регулирование, ограничение обратной воды, каскад и ротация насосов, подпитка, аварийное закрытие по протечке.

  • ЩА · насосные

    Водоснабжение и повысительные

    Поддержание давления группой насосов, чередование по наработке, защита от сухого хода, ввод резерва по отказу.

  • ЩА · холод

    Чиллеры и насосные группы

    Каскад по нагрузке, свободное охлаждение в переходный период, контроль перепада давления, обвязка сухих охладителей.

  • ВРУ · АВР

    Ввод и автоматика резерва

    Контроль вводов и секций, схемы АВР с выдержками. Учёт по вводам и группам, вывод состояния в диспетчеризацию.

  • ЩА · свет

    Освещение и сценарии

    Шлюзы DALI-2 и KNX, группы и сценарии, астрономический таймер, контроль исправности линий и аварийного освещения.

Состав работ

От опросного листа до паспорта щита

  1. Опросный лист и схема

    Разбираем состав установки и требования. Выпускаем однолинейную и принципиальную схемы, согласуем перечень комплектующих.

    3 раб. дня

  2. Компоновка и спецификация

    Подбираем корпус и габарит, считаем тепловыделение и вентиляцию щита, собираем спецификацию с артикулами и сроками поставки.

    до 5 дней

  3. Сборка и монтаж

    Ставим на DIN-рейки, разводим по кабель-каналам, маркируем жилы и клеммы по проекту, гильзуем, затягиваем моментом.

    по объёму

  4. Программирование контроллера

    Прошивка ПЛК, алгоритмы регулирования и защит, экраны панели оператора, обмен по Modbus или BACnet с верхним уровнем.

    параллельно

  5. Выходной контроль

    Проверяем сопротивление изоляции, прозваниваем цепи, имитируем входы, гоняем защиты и логику на стенде.

    каждый щит

  6. Паспорт и передача

    Паспорт щита с протоколами испытаний, комплект схем, фотофиксация сборки, ЗИП, инструкция по обслуживанию.

    при отгрузке

Комплектующие

Собираем по вашей спецификации или подбираем сами

Если в проекте прописаны артикулы — собираем по проекту. Если выбор за нами, ориентируемся на доступность поставки, наличие ЗИП и требования к резервированию.

  • ОВЕН
  • Segnetics
  • Регул
  • Fastwel
  • КонтрАвт
  • Siemens
  • WAGO
  • Beckhoff
  • Schneider Electric
  • ОВЕН ПЧВ
  • Веспер
  • Инстарт
  • Danfoss

Что входит в комплект

Щит приезжает с документами, а не с наклейкой

  1. Паспорт щита

    С протоколом выходного контроля: изоляция, прозвонка, проверка защит и логики.

  2. Комплект схем

    Однолинейная, принципиальная, схема подключения внешних цепей, таблица клемм.

  3. Описание алгоритмов

    Что делает контроллер в каждом режиме и по каждой аварии — человеческим языком.

  4. Исходник программы контроллера

    Передаётся заказчику, право фиксируется в договоре.

  5. Фотофиксация сборки

    Внутренний вид до закрытия — пригодится при обслуживании и спорах.

  6. ЗИП

    По согласованному перечню: предохранители, реле, запасные клеммы.

Из наших сборок

Щит, собранный по проекту

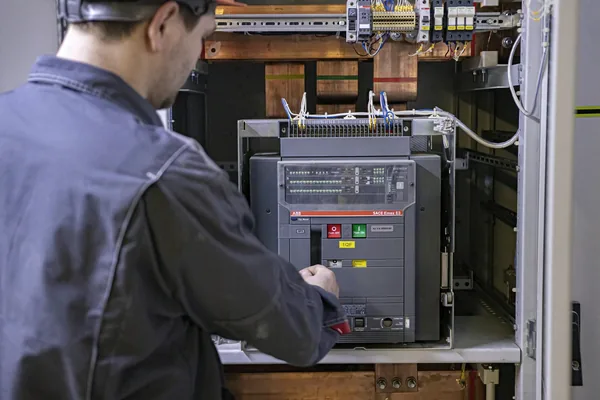

Открытый щит автоматизации: выкатной автомат, шинный мост, клеммники и аппараты защиты на DIN-рейке
Выкатной автомат и шинный мост: аппараты защиты на DIN-рейке, жилы заведены сверху и разведены по клеммникам.

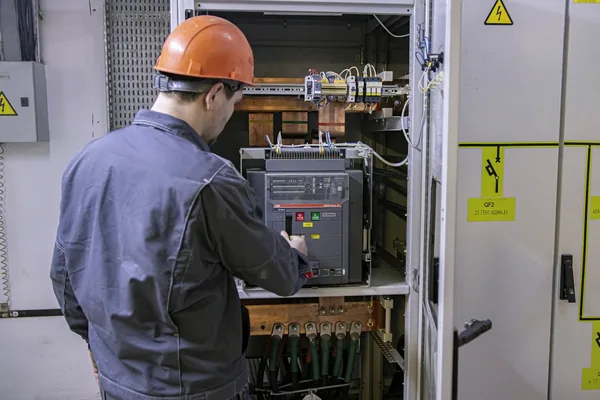

Щит автоматизации общим планом: инженер за наладкой выкатного автомата
Та же секция общим планом. Маркировка аппаратов вынесена на двери — по ней щит обслуживают, не открывая схему.

Что спрашивают по щитам

Кто владеет исходниками после проекта?
Заказчик. Конфигурации, мнемосхемы и документация передаются полностью, право фиксируется в договоре. Смена подрядчика в будущем не потребует нашего участия — именно из-за отсутствия этого пункта объекты и оказываются «осиротевшими».
Какое оборудование ставите?
Подбираем под задачу, сроки поставки и бюджет. Российское и импортное — на равных: ОВЕН, Segnetics, Регул, Текон, Siemens, WAGO, Beckhoff, Schneider. Под нестандартное оборудование пишем драйверы, включая закрытые протоколы, вместо того чтобы предлагать замену исправного железа.
Что с гарантией и поддержкой?
Щиты — 24 месяца. Программное обеспечение и алгоритмы сопровождаются по договору SLA: мониторинг, удалённая диагностика, нормативные сроки реакции и выезда на объект. Доработки в рамках развития системы оформляются отдельными заданиями.
Обязательно менять все контроллеры сразу?
Нет. Пока контроллеры исправны, они работают шлюзами под новым верхним уровнем. Замена планируется по мере выработки ресурса или выхода из строя, отдельным этапом и без авралов.
Соберёте щит по нашей схеме?
Да. Если схема готова — собираем по ней, предварительно проверив на противоречия и отметив спорные места. Если в проекте видим ошибку, сообщаем до сборки, а не после пусконаладки.
Можно ли поменять контроллер на другой?
Обычно да. Пересчитываем карту точек, при необходимости корректируем компоновку и переписываем программу под новую платформу. Замена логична, когда нужный контроллер долго не поставляется или у заказчика уже есть парк однотипных.
Сколько занимает изготовление щита?
Типовой щит приточной установки — от двух до трёх недель после согласования схемы, при наличии комплектующих на складе. Основной риск по срокам — не сборка, а поставка отдельных позиций, поэтому дефицитные артикулы мы обозначаем сразу в спецификации.
Делаете пусконаладку своих щитов на объекте?
Да, и рекомендуем именно так: тот, кто писал алгоритмы, быстрее находит причину при первом пуске. Выезд оформляется отдельным этапом, по результатам выдаются протоколы испытаний и исполнительная документация.
