Автоматизация вентиляции и приточных установок
Щиты и алгоритмы для приточных, вытяжных и приточно-вытяжных установок: защита калорифера, каскадное регулирование, частотное управление вентилятором.
Объект относится к КИИ?
Основная платформа наших проектов внесена в реестр отечественного ПО — требования Указа №166 и закупки по 44-ФЗ проходятся без дополнительных обоснований.
Расчёт или аудит · 3 рабочих дня
Расчёт или аудит приточной установки
Для новой установки пришлите состав секций, для действующей — марку контроллера и что не устраивает в работе. Опросный лист отправим, если его нет.
- Новая установка — расход, тип нагрева, наличие рециркуляции и увлажнения
- Действующая установка — марка контроллера, что не устраивает в работе, есть ли тренды
- Схема или опросный лист — форму отправим, если её нет
Вернём перечень точек, схему щита, описание алгоритма работы и защит, стоимость с разбивкой по позициям.
| 1 | Заслонка наружного воздуха с электроприводом, три створки |
| 2 | Фильтр G4 с реле перепада давления |
| 3 | Вентилятор с преобразователем частоты |
| 4 | Калорифер, регулирующий клапан с приводом, теплоноситель 80/60 °C |
| 5 | Датчик температуры приточного воздуха |
| 6 | Щит автоматики: контроллер, ПИД по температуре притока |
Работарабочий день
Приток держит уставку, отклонение в пределах градуса.
- Наружный
- −12.0 °C
- Уставка
- 22.0 °C
- Приток
- 21.4 °C
- Клапан ПИД
- 88 %
- Вентилятор
- 1460об/мин
- Фильтр ΔP
- 84/ 300 Па
Типовые проблемы
С чем чаще всего приходят по вентиляции
Аварии
Калорифер размораживался
Защита сделана только термостатом по воздуху, без контроля обратной воды и прогрева перед пуском. Один зимний останов — и секция под замену.
Жалобы
Температура притока «гуляет»
Уставка не держится, клапан ходит непрерывно. Причина обычно не в железе: коэффициенты регулятора стоят по умолчанию, каскада нет.
Затраты
Установки работают круглосуточно
Ночь, выходные и праздники ничем не отличаются от рабочего дня. Пустое здание вентилируется и греется в полном объёме.
Ресурс
Фильтры меняют по календарю
Перепад давления не измеряется. Либо чистые фильтры выбрасывают, либо грязные душат вентилятор и растят потребление.
Проект
Нет связи с дымоудалением
Взаимоблокировки не реализованы или не проверялись. При пожарной тревоге общеобменная вентиляция продолжает работать.
Эксплуатация
Управление только с местной панели
Чтобы поменять уставку, инженер идёт в венткамеру. Состояние установок нигде не видно, аварии обнаруживаются по жалобам.
Состав автоматики
Что закладываем в приточную установку
Базовый набор одинаков для любой установки, дальше зависит от состава секций. Всё перечисленное проверяется на стенде при выходном контроле щита, а не при первом пуске на объекте.
| Функция | Как реализуем | Что это даёт |
|---|---|---|
| Защита от размораживания | Контроль температуры обратной воды калорифера и воздуха за секцией, прогрев перед пуском, закрытие клапана наружного воздуха и открытие клапана теплоносителя по аварии | Секция нагрева не выходит из строя зимой, установка останавливается штатно |
| Регулирование температуры | ПИД по притоку либо каскад «помещение → приток» с ограничением диапазона. Отдельные уставки на охлаждение и нагрев с зоной нечувствительности между ними | Уставка держится, приводы не «пилят», нагрев и холод не работают одновременно |
| Частотное управление вентилятором | Поддержание давления или расхода в канале по датчику, компенсация загрязнения фильтра, плавный пуск и останов, обмен с ПЧ по сети вместо аналогового сигнала | Ниже потребление на частичной нагрузке, работает система VAV, диагностика ПЧ видна в диспетчерской |
| Контроль фильтров | Реле или датчик перепада давления на каждой ступени, предупреждение и авария по разным порогам, счётчик наработки | Замена по факту загрязнения, а не по календарю. Вентилятор не работает «в задушенном» режиме |
| Утилизация тепла | Управление роторным или пластинчатым теплообменником, защита от обмерзания по перепаду давления или температуре, байпас в переходный период | Возврат тепла без риска обмерзания рекуператора |
| Рециркуляция и качество воздуха | Смесительный узел по датчику CO₂ или расписанию, минимальная доля наружного воздуха как жёсткое ограничение | Экономия на подогреве без нарушения нормируемого воздухообмена |
| Режимы и расписание | Рабочий, ночной, выходной и праздничный режимы, предпусковой прогрев помещений, разные графики по зонам и арендаторам | Установки не работают, когда в здании никого нет. Обычно самый быстрый эффект по счетам |
| Взаимоблокировки | Останов общеобменной вентиляции по сигналу пожарной автоматики, блокировка с дымоудалением и огнезадерживающими клапанами, приоритеты по проекту | Проверяемая на приёмке логика, а не запись в акте |
| Диспетчеризация | Вывод состояния, уставок и аварий по Modbus или BACnet, мнемосхема установки, тренды, журнал событий, наработка оборудования | Управление и разбор инцидентов без выхода в венткамеру |
Схема
Что с чем связано в контуре приточной установки
Оборудование
Подбираем по задаче и срокам поставки
Если в проекте указаны конкретные артикулы — собираем по проекту. Если выбор за нами, смотрим на доступность, наличие ЗИП и требования к обмену с верхним уровнем.
- ОВЕН
- Segnetics
- Регул
- Siemens
- WAGO
- Beckhoff
- ОВЕН ПЧВ
- Веспер
- Инстарт
- Danfoss
- Belimo
- Рэлсиб
- ЭлеМер

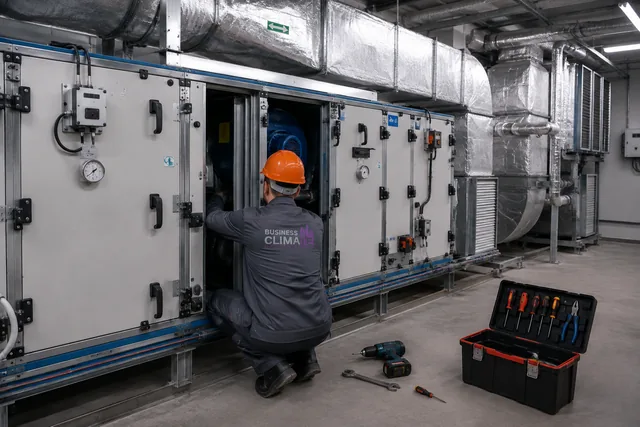

Типовые узлы
Где стоит вентиляционная автоматика
Что спрашивают по вентиляции
Установка плохо держит температуру. Это лечится настройкой?
Можно ли автоматизировать установку без замены щита?
Сколько установок можно свести в одну диспетчеризацию?
Работаете с импортными установками и их родной автоматикой?
Что с взаимоблокировками по пожарной автоматике?
